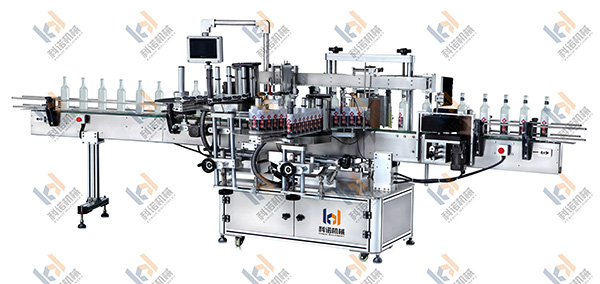

不幹膠三面貼标機加大膠輥

發布時間：2019-05-09

一、機器構成：

  A：主機：

750W日本松下小慣量伺服馬達，日本松下伺服放大器，丹佛斯變頻器，松下馬達，

德國西門子可編程序控制器（PLC），HITECH彩色人機界面(中英文雙語操作界面)，

德國SICK标簽感應器（普通标簽的貼标）。

日本KEYENCE  FS-V11 産品檢測光電開關，

B：機械部分：

輸送機構：台灣進口交流馬達750W，丹佛斯變頻器調速。

導瓶機構：雙坐标調整的不鏽鋼導軌。

分瓶機構：松下馬達，變頻調速。

整型機構：松下馬達，變頻器調速，與輸送機構同步。

壓緊機構：螺旋傘齒輪傳動，與輸送機構機械式同步。

刮标機構：海綿彈簧鋼闆組合, 特富龍貼布。

壓标機構1：組合型無動力海面輥，可快速拆裝以适應不同大小之标簽。

二、  ENKB-07貼标機性能特點：

A：主機採用瞭本公司的兩項技術：

1) 雙壓輥送标, 利於提高貼标精度

由於标簽在貼标前經過主動壓輥的滾壓，利於消除标簽皺紋，提高貼标質量，達到用盡最後一張标簽。

2) 二級擺杆彈簧式送标離合器，附加皮帶式刹車，實現恒張力送标。

B：本機性能解釋：

1)由於本機採用多項技術，以及高性能的執行部件—小慣量伺服馬達，系統通過德國西門子公司的專業可編程序控制器對伺服馬達的閉環控制，利用親和的人機界面系統實現人機對話，主機在送标速度的控制過程中，可以達到0.01米/分鍾的精度等級，而不是一般機器的1米/分鍾，單在這方面本機就提高瞭兩個精度等級；而在速度方面，此機是採用750W松下大功率小慣量伺服馬達，出标速度可在0.5-40米/分鍾之間任意數字設置的範圍調節，以配合客戶生産線的生産速度，從而達到真正高速貼标。

C：貼标機與其他幾種機型的性能比較：

1)此貼标機是採用小慣量伺服馬達，而大部分貼标機仍然採用的是步進馬達。

2)此貼标機採用PLC 控制，而不是一般的單片機控制。

3)此貼标機的人機界面是真正意義上的數字控制，而不是簡單的顯示功能。

D：輸送機構： 進口交流馬達，變頻器調速。

大功率的交流馬達，加上大容量的變頻器調速，使送瓶速度穩定，利於提高貼标精度；本機在貼标過程中，測物光電開關的位置可以調節，可以做到零延遲，因此本機可以實現零間距貼标，提高貼标速度，以往的貼标機多數是測物光電開關不動，採用延時控制，即當測物光電開關發出信号後，系統延遲出标，但如果在這個過程中，系統電壓發生變化，或是輸送機構的負荷發生變化，那麽标簽的貼标位置就會産生偏差。

E：貼标機構：

貼标頭8維空間調整，可以任意調整貼标角度，便於粘貼各種透明标簽；

彈性刮闆，無動力海綿輥擠壓，動力海綿輥二次擠壓，確保無氣泡産生；

整機機械結構採用加強剛性設計，簡潔、穩重。

三、 适合範圍：

1、本機爲三面貼标機，适合産品的三側面的貼标；

2、可快速換不同的瓶子規格，操作簡單，整齊、美觀、幹淨，清洗容易；

3、适用於各行業産品扁瓶、方瓶等雙側面的貼标，例如日用化工、石油、機油、洗滌用品、食品、食品飲料、醫藥等。

四、技術參數：

380V  50 Hz  4000W

貼标出标速度：60米/分鍾

貼标精度： ±1mm

标簽卷标的直徑：330 mm

紙芯直徑：  76.2 mm

标簽寬度（即标高）：  195mm

整機尺寸：L4000*W1400*H1650(mm)

整機淨重量：  750 kg
